FL300 高速小型スクリーン印刷装置

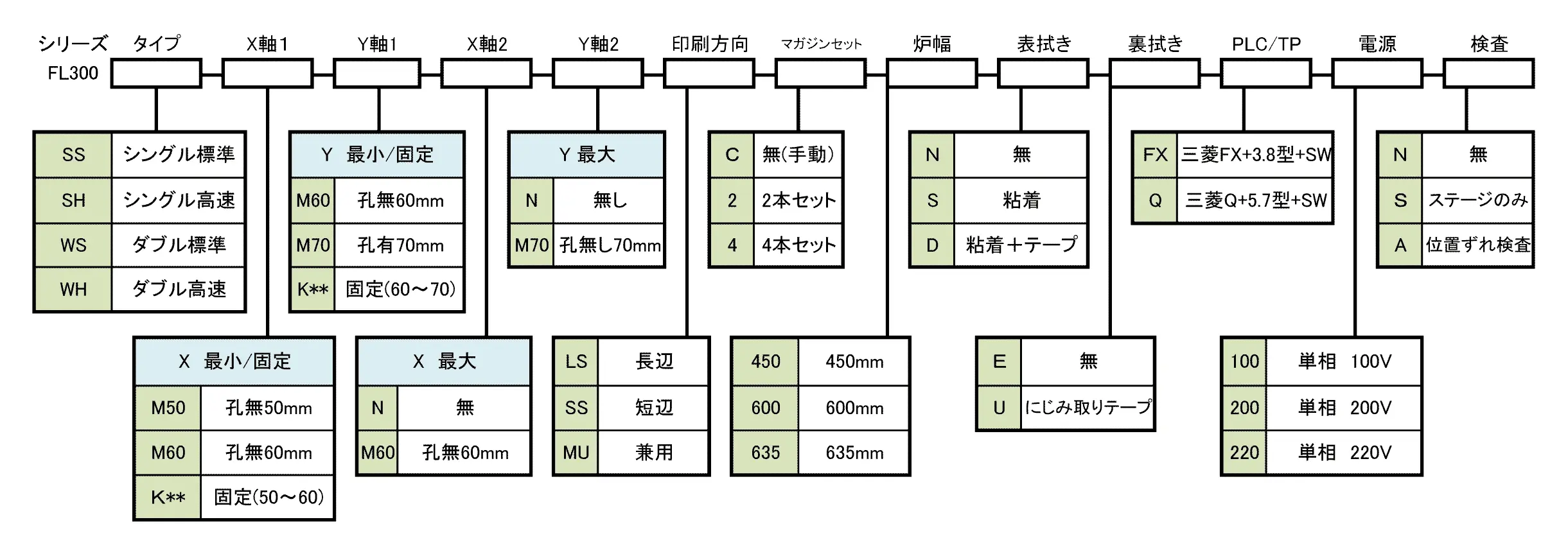

高速スクリーン印刷FL300の呼び型番

商品情報


  • FL300

    次世代チップ抵抗印刷システム

    ●JOYスティックによるスクリーンXYθ調整機構
    ●流体制御を利用した基板分離機構
    ●ワンタッチ段取り替え
    ●割れ欠けを防止し、高速・高精度位置決め

    カタログ(PDF)
  • FL300手動機

    手動機

特 徴


高速・高追従印刷
低フリクション印圧制御により、セラミック基板のデコボコに対して高追従性と高速印刷を可能に、また位置決め、搬送の速度アップにより、最速印刷タクトを2.5秒に短縮しました
半分以下のコンパクト
シングルでありながらダブル並みの速度を達成しフットプリントもダブル比で半分以下にまでコンパクト化し、また段取り替えにかかる時間が数時間から、10分程度に短縮しました。

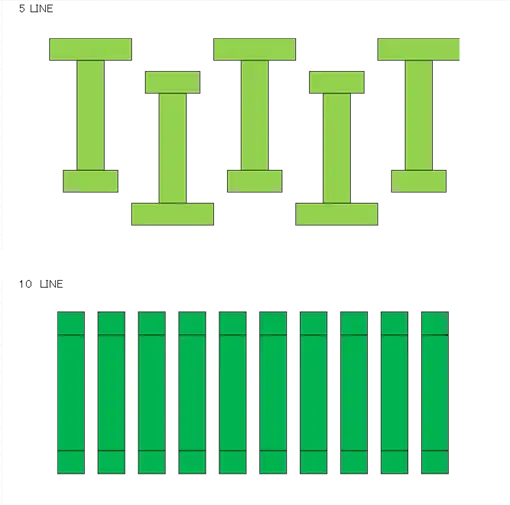

印刷装置レイアウトイメージ図

印刷機レイアウトイメージ

フレキシブル対応
最大スクリーン枠サイズも、☐320mmまで対応し、ワークサイズも50×60,60×70兼用で(オプションで横印刷可)、少量多品種から大量生産まで、フレキシブルに対応します。

カタログ

  • FL300/印刷システム

    FL300 印刷システム

    高追従性と高速印刷、フットプリントもダブル比で半分以下にまでコンパクト化しています。

  • FL300/高追従/高速/高精度印刷システム

    FL300 次世代チップ抵抗印刷システム

    JOYスティックによるスクリーンXYθ調整機構を備えた、高追従/高速/高精度印刷システム。

  • FL300W

    FL300W 印刷システム

    厚膜印刷の高速化、往復印刷対応
