多品種小ロットの乾燥炉に最適「超小型炉」

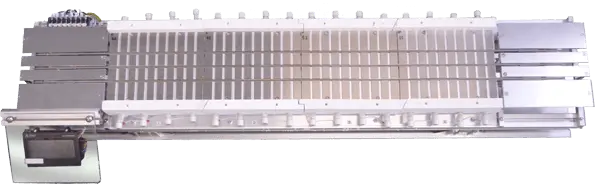

ホットプレート乾燥炉 WD-100シリーズ


ホットプレート乾燥炉


省スペースと段取り替えの良さを追求した乾燥炉

搬送システムの追求により、高速搬送とダイレクト加熱を達成した、既存の常識を覆す新たな発想のもと生み出された乾燥炉です


特徴


乾燥が10倍早い
ホットプレートによる高速加熱のメリットを最大限生かす、ウォーキング搬送と組み合わせることで、高速でコンパクト、で自動機との親和性の高い画期的な乾燥炉が完成しました。
アイドルタイム1/20に低減
炉内で滞留中のワークが減ると、品種切替え時のアイドルタイム低減になり、停電時の廃棄処分減少や、乾燥後検査も可能となります。 またもっともコストのかかる工場の建設費用を抑えます。
溶剤回収でクリーン
▪独自凝縮機構付(オプション)溶剤回収機構を取付ることで、工場内ダクトをクリーンに。
▪炉内結露防止機構付で、ワークの表面をクリーンに
▪メッシュベルトレスで低消費電力
対象ワーク50㎜□~125㎜□
乾燥方式ホットプレート式 乾燥方式
能力(温度)PID制御方式 ~200℃ ヒーター4区分
加熱時間 8秒~10分(max213分)
加熱有効寸法L800㎜KW150㎜(200㎜×4ch)
能力(作動)搬送方法 ウォーキング式3本(接触面シリコン使用)
( 上下シリンダ ) 搬送距離 100㎜/ピッチ
搬送速度 10㎜/s~500㎜/s
ビーム外幅88㎜ ピッチ42㎜ 流方向操作面に向かい左から右
操作パネル タッチパネル 停止時間 タッチパネルより可変可能
外形寸法W1200×D200×H165
外形寸法50㎏ MAX2.8kw 平常時500W

カタログ

  • ホットプレート乾燥炉

    ホットプレート乾燥炉(PDF)272㎅
